Co to jest intercooler i jak on działa? Wyjaśniamy!

Intercooler (inaczej chłodnica powietrza doładowującego) umiejscowiony jest zazwyczaj między turbosprężarką, a silnikiem. Jest on odpowiedzialny za obniżenie temperatury powietrza sprężonego i jest on stosowany w większości doładowanych jednostek – zarówno benzynowych, jak i wysokoprężnych. Urządzenie to wpływa bezpośrednio na zwiększenie sprawności jednostki napędowej.

Podczas sprężania temperatura powietrza rośnie. Im jest ono cieplejsze, tym mniejszą ma gęstość, dlatego przy tej samej objętości do cylindrów może trafić mniejsza masa powietrza. Intercooler obniża temperaturę sprężonego ładunku, zwiększa jego gęstość i pomaga układowi doładowania pracować zgodnie z założeniami producenta.

Rzeczywista redukcja temperatury zależy od konstrukcji intercoolera, warunków jazdy, temperatury otoczenia i obciążenia silnika. Nie można więc przypisać temu podzespołowi jednej stałej wartości spadku temperatury ani określonego procentowo wzrostu mocy.

Intercoolera nie należy jednak utożsamiać z chłodnicą EGR. W większości samochodów są to dwa odrębne wymienniki ciepła. Chłodnica EGR obniża temperaturę części spalin kierowanych ponownie do układu dolotowego i zazwyczaj wykorzystuje do tego ciecz z obiegu chłodzenia silnika. Intercooler odbiera natomiast ciepło od powietrza sprężonego przez turbosprężarkę lub kompresor.

Budowa chłodnicy powietrza nie jest tak skomplikowana, jak mogłoby się wydawać. Zasada jej działania jest zbliżona do innych wymienników ciepła stosowanych w samochodzie. Intercooler nie „wytwarza zimna” – odbiera ciepło od sprężonego powietrza i przekazuje je do powietrza zewnętrznego albo, w konstrukcjach cieczowych, do cieczy krążącej w osobnym obiegu.

W intercoolerze powietrznym ciepło jest odbierane przez strumień powietrza przepływający przez rdzeń chłodnicy. Przy niewielkiej prędkości skuteczność chłodzenia może być mniejsza, a w niektórych konstrukcjach przepływ wspomaga wentylator. W intercoolerze cieczowym ciepło odbiera natomiast ciecz krążąca w osobnym obiegu.

Dowiedz się także: Szybkie, tanie, niezawodne. Sportowe auta do 20 tysięcy

Jaką drogę pokonuje powietrze w układzie doładowania?

Powietrze zassane z otoczenia najpierw przechodzi przez filtr, a następnie trafia do części sprężającej turbosprężarki. Gdy turbosprężarka spręża powietrze, wzrasta nie tylko jego ciśnienie, lecz także temperatura. Rozgrzany strumień jest kierowany przewodem ciśnieniowym do komory wlotowej intercoolera.

Wewnątrz chłodnicy ładunek zostaje rozdzielony pomiędzy wąskie kanały rdzenia. Ciepło przechodzi przez ich ścianki do żeber, od których odbiera je powietrze zewnętrzne albo ciecz krążąca w osobnym obiegu. Schłodzony strumień zbiera się w komorze wylotowej, a następnie płynie przewodem do kolektora dolotowego i dalej do cylindrów.

Intercooler powinien skutecznie odbierać ciepło, a jednocześnie stawiać możliwie mały opór. Zbyt duży spadek ciśnienia w rdzeniu ogranicza ilość ładunku docierającego do kolektora dolotowego. Na parametry pracy wpływają więc nie tylko wymiary chłodnicy, lecz także budowa kanałów, kształt komór bocznych oraz średnica i długość przewodów.

Największą zaletą intercoolera jest utrzymywanie odpowiednio niskiej temperatury powietrza podczas intensywnej pracy układu doładowania. Ma to znaczenie przy dłuższym przyspieszaniu, jeździe autostradowej, pokonywaniu wzniesień oraz ciągnięciu przyczepy. Sprawna chłodnica ogranicza stopniowe nagrzewanie się ładunku, dzięki czemu silnik może dłużej zachowywać zakładane parametry.

Chłodzenie powietrza sprawia, że zawiera ono więcej tlenu w tej samej objętości. W silniku benzynowym zmniejsza to skłonność do spalania stukowego, które może skłonić sterownik do opóźnienia zapłonu lub ograniczenia ciśnienia doładowania. Jednostka może dzięki temu utrzymać moment obrotowy bez wprowadzania tak wyraźnych korekt ochronnych.

W silniku wysokoprężnym odpowiednia ilość powietrza ułatwia spalanie dawki paliwa pod dużym obciążeniem. Zbyt wysoka temperatura ładunku zmniejsza jego gęstość, dlatego do cylindrów trafia mniej tlenu. Skutkiem może być słabsza reakcja na przyspieszenie, wyższa temperatura spalin oraz zwiększone zadymienie. Intercooler pomaga ograniczyć takie zjawiska, o ile pozostałe elementy układu dolotowego i wtryskowego działają prawidłowo.

Niższa temperatura powietrza dolotowego sprzyja również utrzymaniu właściwych warunków cieplnych w komorach spalania. Intercooler nie chłodzi bezpośrednio tłoków, zaworów ani turbosprężarki, ale zmniejsza ilość ciepła wprowadzanego do cylindrów wraz ze sprężonym ładunkiem. Wspiera w ten sposób stabilną pracę jednostki podczas dużego i długotrwałego obciążenia.

Sprawny intercooler poprawia przede wszystkim powtarzalność osiągów oraz wydajność silnika. Nie należy jednak traktować go jako podzespołu, który samodzielnie obniża zużycie paliwa albo zwiększa moc. Większa chłodnica może przynieść dodatkową korzyść dopiero wtedy, gdy seryjny element ogranicza skuteczność całego układu, a sterowanie jednostką pozwala wykorzystać niższą temperaturę powietrza. W samochodzie bez modyfikacji główną zaletą pozostaje utrzymanie parametrów przewidzianych dla danego silnika.

Zobacz także: Turbosprężarka – co to jest i jak działa?

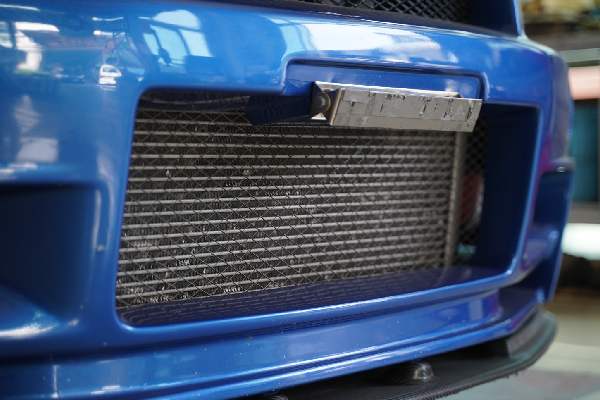

W intercoolerze powietrznym ciepło jest przekazywane bezpośrednio do strumienia opływającego samochód. Chłodnica znajduje się zazwyczaj w przedniej części pojazdu, przy bocznym wlocie albo pod otworem w pokrywie silnika. Rozwiązanie nie wymaga pompy ani dodatkowego obiegu cieczy, ale jego skuteczność zależy od miejsca montażu i dopływu chłodnego powietrza. Podczas powolnej jazdy oraz dłuższego postoju nagrzany rdzeń może oddawać ciepło mniej efektywnie.

Intercooler cieczowy jest zwykle mniejszy i może znajdować się bliżej kolektora dolotowego. Powietrze doładowujące przepływa przez wymiennik, w którym ciepło odbiera płyn chłodzący krążący w osobnym obiegu niskotemperaturowym. Układ obejmuje również pompę elektryczną oraz dodatkową chłodnicę oddającą energię cieplną do otoczenia.

Konstrukcja cieczowa pozwala skrócić przewody między turbosprężarką a silnikiem i skuteczniej kontrolować temperaturę przy niewielkiej prędkości samochodu. Jest jednak bardziej rozbudowana. Awaria pompy, nieszczelność wymiennika albo ubytek cieczy mogą ograniczyć chłodzenie mimo prawidłowego przepływu powietrza przez układ dolotowy.

Intercooler stosuje się przede wszystkim w jednostkach, w których powietrze przed dostarczeniem do cylindrów jest sprężane. Dotyczy to silników współpracujących z turbosprężarką oraz konstrukcji z doładowaniem mechanicznym, realizowanym za pomocą kompresora. Rodzaj paliwa nie jest czynnikiem rozstrzygającym. Chłodnicę powietrza można spotkać zarówno w jednostkach benzynowych, jak i wysokoprężnych.

W silniku wolnossącym powietrze nie jest wcześniej sprężane, dlatego jego temperatura nie wzrasta w takim stopniu. Montaż intercoolera w takim układzie nie przyniósłby korzyści, ponieważ nie ma w nim rozgrzanego ładunku wymagającego schłodzenia. Samochód hybrydowy może natomiast korzystać z intercoolera, jeżeli zastosowana w nim jednostka spalinowa jest turbodoładowana.

Większość współczesnych silników z turbosprężarką ma fabryczną chłodnicę powietrza doładowującego. Wyjątkiem mogą być niektóre starsze konstrukcje pracujące przy niewielkim ciśnieniu doładowania.

Parametry intercoolera dobiera się do wydajności sprężarki, ciśnienia doładowania, ilości powietrza pobieranej przez silnik oraz dopuszczalnego spadku ciśnienia w układzie. Podzespół nie wytwarza dodatkowej mocy samodzielnie. Pomaga utrzymać temperaturę ładunku na poziomie przewidzianym przez producenta, dzięki czemu jednostka może zachować zakładane osiągi również podczas dłuższej pracy pod dużym obciążeniem.

Jak sprawdzić, czy samochód ma intercooler?

Najpewniejszym źródłem informacji jest dokumentacja techniczna przypisana do numeru VIN lub kodu silnika. Dane można również znaleźć w katalogu części, w którym chłodnica powietrza doładowującego występuje razem z przewodami ciśnieniowymi, obejmami i uszczelnieniami. Oznaczenia umieszczone na karoserii nie są miarodajne, ponieważ producenci od dawna nie informują w ten sposób o wszystkich elementach układu doładowania.

W systemie chłodzonym powietrzem od turbosprężarki odchodzi przewód o stosunkowo dużej średnicy. Prowadzi on do wymiennika przypominającego niewielką chłodnicę, a drugi przewód łączy jego wylot z kolektorem dolotowym. Lokalizacja intercoolera nie zawsze ogranicza się do miejsca za przednim zderzakiem. Podzespół może znajdować się przy bocznym wlocie, nad silnikiem albo w innym obszarze, do którego doprowadzany jest strumień powietrza zewnętrznego.

Intercooler cieczowy jest trudniejszy do rozpoznania podczas pobieżnych oględzin. Wymiennik może być połączony bezpośrednio z kolektorem dolotowym i ukryty pod osłoną silnika. O jego obecności świadczy osobny obieg niskotemperaturowy obejmujący przewody cieczy, pompę elektryczną oraz dodatkową chłodnicę.

Elementów układu nie należy rozłączać wyłącznie w celu ich identyfikacji. Wystarczą dane serwisowe lub oględziny przeprowadzone przy wyłączonym i ostudzonym silniku.

Lokalizacja intercoolera zależy od zastosowanego sposobu chłodzenia oraz konstrukcji pojazdu. Wymiennik powietrzny znajduje się zazwyczaj w przedniej części samochodu, gdzie może wykorzystywać strumień napływający podczas jazdy. Bywa montowany za atrapą chłodnicy, pod przednim zderzakiem, przy bocznym wlocie albo nad silnikiem. Intercooler cieczowy jest zwykle bardziej kompaktowy i może znajdować się bezpośrednio przy kolektorze dolotowym.

Podzespół umieszczony z przodu samochodu jest narażony na uszkodzenia mechaniczne, np. uderzenia kamieni, kontakt z wodą i solą drogową oraz osadzanie się błota i owadów. Zagięte żebra ograniczają przepływ powietrza zewnętrznego, przez co rdzeń wolniej oddaje ciepło. Silniejsze uderzenie może natomiast uszkodzić kanały, komory boczne albo ich połączenie. Nieszczelność może również powstać na przewodzie ciśnieniowym, uszczelce lub poluzowanej obejmie.

Przez uszkodzone miejsce ucieka część sprężonego powietrza, zanim dotrze ono do kolektora dolotowego. Sterownik może wtedy odnotować zbyt niskie ciśnienie doładowania i ograniczyć osiągi jednostki. Objawy nieszczelnego intercoolera obejmują osłabienie przyspieszenia, opóźnioną reakcję po wciśnięciu pedału gazu, szum lub świst oraz zwiększone zużycie paliwa. W silniku Diesla może pojawić się również ciemne zadymienie podczas przyspieszania.

Niewielka ilość oleju wewnątrz przewodów nie musi świadczyć o uszkodzeniu. Jego cienka warstwa może pochodzić z układu odpowietrzania skrzyni korbowej. Bardziej niepokojący jest mokry osad skupiony przy jednym łączeniu, któremu towarzyszą spadek ciśnienia i pogorszenie osiągów. Podobne objawy mogą powodować usterki turbosprężarki, przepływomierza, czujnika ciśnienia albo układu EGR, dlatego rozpoznanie nieszczelności powinno zostać potwierdzone odpowiednim testem.

Kiedy intercooler trzeba wymienić?

Wymiana jest zazwyczaj konieczna po pęknięciu kanałów rdzenia, rozszczelnieniu połączenia z komorą boczną albo trwałym odkształceniu chłodnicy. Niewielkie uszkodzenie elementu aluminiowego można niekiedy naprawić przez spawanie. Po wykonaniu takiej pracy podzespół musi jednak przejść próbę ciśnieniową. Doraźne uszczelnienie klejem nie daje pewności, że miejsce naprawy wytrzyma temperaturę, drgania i zmiany ciśnienia występujące podczas jazdy.

Osobnej oceny wymaga intercooler po mechanicznym uszkodzeniu turbosprężarki. Fragmenty wirnika lub metalowe opiłki mogą dostać się do wąskich kanałów rdzenia. Ich całkowite usunięcie przez płukanie jest trudne do potwierdzenia. Pozostawione zanieczyszczenia mogą po ponownym uruchomieniu silnika przedostać się do cylindrów i uszkodzić zawory, gładzie cylindrowe lub nową turbosprężarkę. W takiej sytuacji bezpieczniejszym rozwiązaniem jest wymiana chłodnicy oraz dokładne oczyszczenie albo zastąpienie zanieczyszczonych przewodów.

Przed zamówieniem nowej części należy sprawdzić szczelność całego układu doładowania. Spadek ciśnienia może wynikać z pęknięcia przewodu, zużycia uszczelki albo poluzowania obejmy. W takim przypadku nie trzeba wymieniać chłodnicy. Warsztat może zlokalizować nieszczelność za pomocą próby ciśnieniowej lub testu z użyciem dymu.

Cena nowego zamiennika do popularnego modelu wynosi najczęściej kilkaset złotych. Chłodnice przeznaczone do rzadziej spotykanych wersji silnikowych, konstrukcje cieczowe oraz części oryginalne mogą kosztować już kilka tysięcy złotych. Podzespół należy dobierać na podstawie numeru VIN, kodu silnika i numeru części, ponieważ w jednym modelu samochodu mogą występować intercoolery o różnych wymiarach i przyłączach.

Na koszt usługi wpływa również dostęp do podzespołu. W prostszych konstrukcjach wystarczy zdemontować dolną osłonę albo wybrane elementy przedniego zderzaka. W innych samochodach konieczne jest rozebranie większej części pasa przedniego, odsunięcie pakietu chłodnic lub opróżnienie osobnego obiegu cieczy. Do ceny części i robocizny mogą dojść koszty nowych uszczelek, obejm, przewodów oraz płynu chłodzącego.

Sprawdź też: Sportowe układy wydechowe. Jak zrobić tuning wydechu?

Czy warto zamontować większy intercooler?

Większy intercooler może skuteczniej odbierać ciepło i wolniej nagrzewać się podczas długiej pracy silnika pod dużym obciążeniem. Nie oznacza to jednak, że jego montaż automatycznie zwiększy moc. Korzyść może pojawić się wtedy, gdy seryjny intercooler nie radzi sobie z ilością ciepła wytwarzaną po zmianie turbosprężarki, podniesieniu ciśnienia doładowania albo modyfikacji sterowania silnikiem.

Chłodnicę należy dobierać nie tylko na podstawie wymiarów zewnętrznych. Znaczenie mają przepustowość rdzenia, spadek ciśnienia, objętość całego układu oraz kształt komór wlotowej i wylotowej. Zbyt duży albo nieprawidłowo zaprojektowany element może opóźnić reakcję układu doładowania. Umieszczenie rozbudowanego rdzenia przed chłodnicą silnika i skraplaczem klimatyzacji może również ograniczyć przepływ powietrza przez te podzespoły.

Dołożenie intercoolera do samochodu, który nie ma turbosprężarki ani kompresora, nie przyniesie korzyści. Sam wymiennik nie spręża powietrza i nie zwiększa jego ilości. Może być wykorzystany dopiero jako część kompleksowej przebudowy obejmującej układ doładowania, przewody ciśnieniowe, zasilanie paliwem, wydech oraz odpowiednie sterowanie jednostką napędową. Koszt takiej modyfikacji jest znacznie wyższy od ceny samej chłodnicy i jej zamontowania.

W tym poradniku staraliśmy się odpowiedzieć na pytanie, jak działa intercooler i jakie korzyści może przynieść jego obecność. Jest to wymiennik ciepła, który obniża temperaturę sprężonego powietrza przed skierowaniem go do silnika, zwiększając jego gęstość. Dzięki temu pomaga układowi doładowania utrzymać parametry przewidziane dla danej jednostki napędowej.
